ניתוח עיצוב וייצור רולר – כל מה שאתה רוצה לדעת נמצא כאן: חשיפת המורכבות של עיצוב וייצור רולר

ברוכים הבאים למדריך המקיף הזה על עיצוב רולר וניתוח ייצור – כל מה שאתה רוצה לדעת נמצא כאן. רולים ממלאים תפקיד מפתח בתעשיות, ומספקים תמיכה, הדרכה, עיוות פלסטי ותנועה למכונות, ציוד ומוצרים. הבנת ההבדלים העדינים בתכנון ובייצור הרולר חיונית כדי להבטיח שלישומי המוצר יש מבנה, מראה, ביצועים, עמידות ובטיחות. במאמר זה, נחקור היבטים שונים של עיצוב רולר, בחירת חומרים, תהליכי ייצור ובקרת איכות כדי לחשוף המורכבויות של עיצוב וייצור רולר – כך שתוכל למצוא את התשובות לכל השאלות שלך כאן. בואו נעמיק יחד בעולם הגלילים ונחשוף את התעלומות שבתוכם. אנא אל תהסס לשאול אם יש לך שאלות נוספות, אני אעשה כמיטב יכולתי לספק הסברים.

מָבוֹא

שיקולי מפתח לעיצוב רולר: הבטחת ביצועים אופטימליים של

Rollers: Exploring the Various

אפשרויות ביישומים יומיומיים, ישנם סוגים שונים של רולים ומבנים דמויי רולר, כל אחד מתוכנן למטרות ספציפיות. להלן מספר סוגים נפוצים הכוללים: – גלילי מסוע

• – גלילי כבידה
• – גלילים מחודדים
• – גלילי מחט
• – גלילים כדוריים
• – גלילי גיבוש
• – גלילי חימום/קירור
• – גלילי מדידה – גלילי
• חיתוך – גלילי
• יישור
• – גלילי מנחה
• – גלילי הנעה

הבחירה בסוג הרולר תלויה בגורמים כגון קיבולת עומס, מהירות, סביבת עבודה, תכונות החומר, דרישות חיים, שיקולי עלות ואופי היישום. לדוגמה, גלילי מסוע נועדו להקל על תנועת החומרים לאורך מסוע, בעוד שגלגלי מחט משמשים ביישומים הדורשים כושר עומס רדיאלי גבוה. גלילי יישור משנים את צורת החומרים, כמו בציוד גלגול I-beam, על ידי שימוש בגלילים במידות שונות.

פונקציות רולר: פורצת דרך דמיון

פורץ דרך הדמיון, בתנועה מכנית, ניתן להבין כל רכיב שמסתובב על ציר כסוג של רכיב רולר. המיסבים, הגלגלים, המחטים, גלילי הצבע, מברשות המטאטא, מברשות הגלגלות וכו' שאנו רואים לעתים קרובות הם דוגמאות. בעיצוב, עשה שימוש רב יותר במבני רולר ובפונקציות המורחבות שלהם, מה שהופך אותך ליוצר מצוין כדי למקסם את היכולות שלהם.

בחירת חומר: בחירה נכונה

מצע בחירת חומר הגליל המתאים היא קריטית להבטחת ביצועים, עמידות ועמידות בפני שחיקה. חומרים נפוצים המשמשים בייצור גלילים כוללים: פלדה: גלילי פלדה וסגסוגת פלדה נמצאים בשימוש נרחב בשל החוזק המצוין, העמידות ויכולת העומס שלהם. טיפולי פני השטח יכולים לספק קשיות ועמידות בפני שחיקה טובים עוד יותר.- נירוסטה: לגלילים מנירוסטה או סגסוגת טיטניום יש עמידות בפני קורוזיה, המתאימים לסביבות קשות או ליישומים הדורשים ניקיון גבוה כמו תעשיות המזון והכימיקלים.- סגסוגות אלומיניום: סגסוגות אלומיניום מציעות חוזק מתכתי ועמידות תוך תכונות הצפיפות הנמוכות יותר של פלסטיק, המשמשות לעתים קרובות במקומות שבהם נדרשת אינרציה נמוכה.- פוליאוריטן: לגלילים מפוליאוריתן יש עמידות מעולה בפני שחיקה ותכונות רעש נמוכות, המשמשים בדרך כלל לטיפול בחומרים או לפעולות במהירות גבוהה כמו לוגיסטיקה ויישומי מסועים. יש להתייחס לבחירת חומרים, גורמים כמו קיבולת עומס, דרישות סביבתיות, שינויים בטמפרטורה וצרכי ​​יישום ספציפיים. למידע נוסף על חומרים כאן .

למידע נוסף על חומרי רולר .

מבנה מכני רולר: התאמה מושלמת בין צרכים למציאות

ישנם סוגים רבים של רולים, והמבנים שלהם משתנים מאוד. אבל מבחינת הפונקציות שלהם, ניתן לחלק אותם לקטגוריות הרכיבים הבאות:

• 1. גוף רולר: גוף הרולר הוא החלק העיקרי של הרולר, הנושא את עומס העבודה והסיבוב. חומרים נפוצים הם חומרי מתכת כמו ברזל יצוק ופלדה. הצורות הנפוצות הן גליליות, חרוטיות וכו'.
• 2. צוואר: הצוואר מחבר את גוף הגליל והפיר, מעביר מומנט. קוטר הצוואר בדרך כלל קטן יותר מקוטר גוף הגליל. החומר שלו צריך להיות מספיק חוזק וקשיחות פיתול.
• 3. פיר: הציר הוא החלק המסתובב של הגלגלת, מחובר להתקן ההנעה ונתמך על ידי מיסבים לשאת את המשקל ועומס העבודה. הפיר צריך להיות מרוכז כדי להעביר כוחות באופן שווה. חומרי פיר הם בדרך כלל פלדה.
• 4. מיסבים: מיסבים מאפשרים לגוף הרולר להסתובב ביחס לציר, נושאים כוחות רדיאליים וציריים. הם דורשים יכולת עומס מספיק וחיי שירות. מיסבים נפוצים הם מיסבי הזזה ומיסבי אלמנט מתגלגל.
• 5. אטמים: אטמים מונעים דליפת חומרי סיכה מרווחי מסבים ויכולים גם להוציא מזהמים. אטמים נפוצים הם אטמים מכניים, אטמי שמן וכו'.
• 6. כוננים: כוננים מספקים מומנט לגלגלת, כגון גלגלי שיניים, גלגלי שיניים וכו'. הם חייבים להתאים לדרישות המהירות והעומס.
• 7. תומכים: תומכים נושאים את משקל גוף הרולר ומאפשרים תנועה מסוימת כמו התרחבות תרמית. תומכים נפוצים הם בתי מיסבים, תושבות גומי וכו'. מבנה מכני טוב

גיאומטריית רולר: מיטוב פונקציונליות

לצורה הגיאומטרית של הגלילים יש השפעה חשובה על הביצועים והפונקציונליות שלהם. שיקולים גיאומטריים מרכזיים כוללים:

•  1. קוטר (משטח מגע חיצוני): הקוטר החיצוני של רולר משפיע על יכולת העומס ומהירות הסיבוב שלו. לגלילים בקוטר גדול יותר יש בדרך כלל קיבולת עומס גבוהה יותר אך עשויים לדרוש יותר מקום. לקטרים ​​קטנים יותר יש לרוב דרישות מהירות גבוהות יחד עם אינרציה והתנגדות נמוכים.
•  2. עובי דופן: רוב הגלילים עשויים ממלאי צינורות חלולים, כאשר עובי הדופן מוכתב בדרך כלל על ידי זמינות צינורות סטנדרטיים. שיקולי עיצוב כוללים עלות, משקל ואינרציה.
•  3. אורך: אורכו של רולר קובע את אזור המגע עם המשטח, ומשפיע על היציבות וביצועי התמיכה. אורך מתאים משפר את איכות הגליל ואת תוחלת החיים.
•  4. מתחדדת: רולים מחודדים משמשים לעתים קרובות ביישומים הדורשים יישור, כגון במערכות מסועים. בסביבות תובעניות, ייתכן שיידרשו הרחבות מדרגות.

על ידי בחינת הגיאומטריה של הגלילים, המהנדסים יכולים לייעל את הביצועים, להפחית את החיכוך ולשפר את היעילות הכוללת של המכונות.

תהליך ייצור רולר: מחומרי גלם ועד רולים מוגמרים

הכנת חומר גלם: הנחת היסוד

תהליך הייצור של רולים מתחיל בהכנת חומרי הגלם. עבור גלילי מתכת, זה כרוך בבחירת חומר המתכת הנדרש (פלדה או אחר). לאחר מכן הפלדה נחתכת לאורכים או צורות מתאימות, מוכנות לעיבוד נוסף כגון ריתוך מכסי קצה, עיבוד של עובי הדופן הנדרש וכו'. עבור גלילי פוליאוריטן, תהליך הייצור כולל הכנת חומר הפוליאוריתן לצורת הרולר על ידי ערבוב ויציקה לתוך תבניות. ניתן לבחור גם צינורות/יריעות סטנדרטיות מתאימות לעיבוד שבבי, מה שמאפשר עיצובי רולר מותאמים אישית עם מאפיינים וממדים ספציפיים. לגלילים מרוכבים יש בדרך כלל ליבה פנימית מתכתית, כאשר הפוליאוריתן (ניילון/PEEK/POM וכו') מכסה את החלק החיצוני של המתכת כאמצעי המגע. . זה מספק משטח הנעה פנימי מתכתי יחד עם מאפייני מגע גמישים. גלילי חומר מיוחדים מתייחסים בדרך כלל לגלילים המשמשים בסביבות מיוחדות (טמפרטורה גבוהה, מהירות גבוהה, חיכוך נמוך, קורוזיה גבוהה). דוגמאות לכך הן גלילי קרמיקה וגלילים מרוססים בפלזמה.

עיבוד רולר: עיצוב וגימור

לאחר הכנת חומרי הגלם, השלב הבא הוא עיבוד הגלילים לצורה ולמידות הנדרשות. תהליך זה כולל חיתוך מדויק, טיפול בחום, ציפוי פני השטח, ריסוס קרמי, שחיקה וטכניקות גיבוש כדי להשיג את הגודל, הקשיות והסובלנות הדרושים. עבור גלילי פלדה, העיבוד עשוי לכלול חריטה, כרסום וטחינה. גלילי פוליאוריטן יצוקים או יצוקים בדרך כלל לצורה הסופית. כמה היבטים מרכזיים של עיבוד רולר כוללים:

• – טיפול בחום להגברת קשיות ועמידות בפני שחיקה
• – שחיקה וגימור-על להתאמה מדויקת וגימור פני השטח
• – ציפוי או ציפוי להגנה מפני קורוזיה ובקרת חיכוך
• – איזון למזעור רעידות במהירויות גבוהות
• – הפגת מתחים למניעת עיוותים עיבוד נכון חיוני להשגת המאפיינים נחוץ לביצועי רולר אופטימליים וחיי שירות. השיטות המשמשות תלויות בחומר הגליל, דרישות היישום, נפח הייצור ושיקולי עלות.

טיפול פני השטח: שיפור עמידות וביצועים

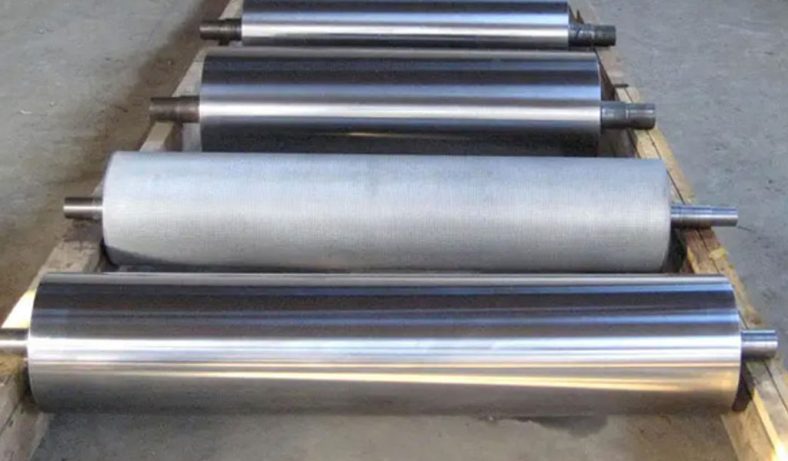

במיוחד עבור גלילי מתכת, נעשה שימוש בשיטות שונות לטיפול במשטח כדי לשפר את העמידות והביצועים המכניים של הגלילים. טיפולים אלו מספקים קשיות נוספת, חלקות, עמידות בפני קורוזיה, עמידות בפני שחיקה ועמידות בפני השפלה. טכניקות נפוצות לטיפול במשטח כוללות: – טיפול בחום: תהליכי טיפול בחום (כגון כיבוי וטיפוס) יכולים לשפר את הקשיות והחוזק של גלילי פלדה. – ציפוי: ניתן ליישם ציפוי כרום או קרמי על משטח הגליל כדי להפחית את החיכוך ולשפר את הבלאי התנגדות.- פסיבציה: גלילי נירוסטה עוברים בדרך כלל פסיבציה כדי ליצור שכבת הגנה נגד קורוזיה. טיפולי פני השטח מסייעים להאריך את חיי השירות של הגליל, להפחית את דרישות התחזוקה ולהבטיח ביצועים מיטביים בסביבות תעשייתיות קשות..

למידע נוסף על תהליכי טיפול פני השטח, אנא לחץ.

שיקולי איכות: הבטחת אמינות ובטיחות

בדיקה ובדיקה: הבטחת תאימות

כדי להבטיח את האמינות והבטיחות של הגלילים, נוהלי בדיקה ובדיקה קפדניים מיושמים לאורך תהליך הייצור. אלה עוזרים לזהות פגמים, אי התאמות ממדים או אי עקביות מהותית שעלולים להשפיע על הביצועים או האמינות. שיטות הבדיקה עשויות לכלול:

1. בדיקת מימד: אימות ממדי רולר מול סובלנות שצוינו.

2. איזון דינמי: זיהוי חוסר עקביות במסה ובמרכז הכובד ברולר במהירויות שונות. יש צורך בתיקונים באמצעות הוספה או הסרה של משקל אם הנתונים מחוץ למפרט.

3. בדיקת הפעלה: אימות איכות על ידי זיהוי נתוני יציאה במעגלי קוטר ספציפיים.

4. בדיקת קשיות: קביעת קשיות רולר וחוזק לחיצה באמצעות מבחני קשיות ברינל או רוקוול.

5. ניתוח חומרים: הבטחת חומרים משומשים עומדים במפרטים הנדרשים.

6. בדיקת עומס: הפעלת עומסים מבוקרים על הרולר כדי להעריך את יכולת העומס והתנהגות העיוות.

על ידי הקפדה על תקני בקרת איכות קפדניים, היצרנים יכולים לספק גלילים העומדים בדרישות התעשייה ומספקים ביצועים עקביים בכל יישומים. גלילים באיכות גבוהה יותר תואמים דרישות זיהוי מחמירות יותר.

אנו יכולים לספק עצות והצעות מקצועיות יותר האם דרישות הגלגלת שלך תואמות את סביבת השימוש.

הסמכה ותקנים: עמידה בדרישות התעשייה

יצרני רולר שואפים לעתים קרובות להשיג אישורים ולעמוד בתקנים בתעשייה כדי לבסס אמינות ולהפגין איכות מוצר. כמה אישורים ותקנים נפוצים הקשורים לייצור רולר כוללים:

1.ISO 9001: מבטיח הטמעה של מערכות ניהול איכות כדי לספק ללא הרף מוצרים העונים על דרישות הלקוח.

2. RoHS: מגביל את השימוש בחומרים מסוכנים מסוימים בציוד חשמלי ואלקטרוני כדי להבטיח בטיחות סביבתית ובריאותית.

3.ASTM תקנים בינלאומיים: מספקים הנחיה ותקנים עבור חומרים, תהליכים ושיטות בדיקה שונים המשמשים בייצור רולר.

על ידי בחירת רולים מיצרנים מוסמכים והבטחת עמידה בתקנים בתעשייה, חברות יכולות לסמוך על האיכות והאמינות של הגלילים שהושגו.

שאלות נפוצות

ש: מהם השיקולים המרכזיים בעת תכנון גלילים עבור יישומים במהירות גבוהה?

ת: גורמי מפתח בעת תכנון גלילים עבור יישומים במהירות גבוהה כוללים משקל קל, איזון דינמי, עיבוד שבבי מדויק וחומרים שנבחרו בקפידה. בנוסף, אופטימיזציה של הגיאומטריה של הרולר וטיפולי פני השטח יכולים להפחית את הרטט, להפחית את החיכוך ולשפר את הביצועים הכוללים.

ש: האם גלילי פוליאוריטן מתאימים ליישומי עיבוד מזון?

ת: כן, גלילי פוליאוריטן נמצאים בשימוש נפוץ ביישומי עיבוד מזון מכיוון שיש להם תכונות קורוזיה אנטי כימית, עמידות בפני שחיקה ועמידות בפני קורוזיה. ניתן לייצר אותם על פי דרישות ספציפיות לדרגת מזון ולתחזק אותם בתקנים סניטריים. אנו יכולים לבצע בדיקות והסמכה של צד שלישי במקרים מיוחדים.

ש: מהו זמן האספקה ​​האופייני לגלילים?

ת: עבור חומרים נפוצים ודרישות רגילות, מחזור הייצור שלנו הוא בתוך שבועיים. לחומרים מיוחדים ודרישות האיכות הגבוהות ביותר, אנא צור קשר עם צוות המכירות שלנו לתיאום.

ש: האם אתה מוכר רולים סטנדרטיים?

ת: אנחנו חברת עיבוד שתומכת בעבודה בהתאמה אישית ולא מוכרת מוצרים שכבר יש להם לקוחות קיימים. הגנה על קניין רוחני של לקוחות היא משהו שאנו מקפידים עליו באופן עקבי.

ש: כיצד להאריך את חיי השירות של גלילי מסוע?

ת: כדי להאריך את חיי השירות של גליל מסוע, יש צורך בתחזוקה שוטפת, בשימון נאות וניקוי. בנוסף, שימוש בחומרי רולר עמידים והטמעת מערכות איטום אפקטיביות יכולים לעזור להפחית את הבלאי ולהאריך את חיי השירות.

ש: האם עיצוב רולר משפיע על יעילות האנרגיה ביישומים תעשייתיים?

ת: כן, לתכנון רולר יש השפעה משמעותית על יעילות האנרגיה. על ידי הפחתת החיכוך, אופטימיזציה של גיאומטריית הגליל ושימוש בחומרי חיכוך נמוכים, מהנדסים יכולים למזער את הפסדי האנרגיה ולשפר את יעילות האנרגיה של מכונות תעשייתיות.

ש: האם יש שיקולי בטיחות ספציפיים בעת שימוש בגלילים?

ת: כן, שיקולי בטיחות הם קריטיים בעת שימוש בגלילים. אמצעי הגנה נאותים, נעילות בטיחות והכשרה מתאימה של מפעילים חיוניים למניעת תאונות ולהבטחת סביבת עבודה בטוחה.

ש: היכן אוכל למצוא מידע נוסף על עיצוב וייצור רולר?

ת: מידע נוסף על עיצוב וייצור רולר ניתן למצוא באתרי אינטרנט אמינים. ניתן גם ליצור קשר עם צוות ההנדסה המקצועי שלנו.
